◆ Forbhreathnú Táirge
Tá an t-ionad meaisínithe ingearach 5-ais seo, arna innealtóireacht le struchtúr ard-rochtaineachta agus comhpháirteanna ardbheachtais, ag seachadadh sárfheidhmíocht mhaolaithe. Tá sé deartha chun cruinneas meaisínithe gan locht a bhaint amach, fiú agus na tascanna comhuaineacha 5-ais is casta á láimhseáil.
◆ Príomhghnéithe Meaisín
Struchtúr Leaba Láidir:
Úsáideann an meaisín iarann teilgthe Meehanite ardchaighdeáin, a sholáthraíonn bunús cobhsaí agus marthanach le haghaidh oibríochtaí tromshaothair.
01
Sárchruinneas Meaisínithe:
Cinntíonn tréithe taise creathadh den scoth na leibhéil is airde de chríochnú dromchla agus de chruinneas tríthoiseach.
02
-Dearadh Bonn Leathan Breise:
Le bonn ultra-leathan agus réitigh choirp threisithe, cuireann an meaisín tacaíocht fheabhsaithe agus uas-rigeacht gearrtha ar fáil le linn meaisínithe-ardluais.
03
Cobhsaíocht Oibriúcháin Dinimiciúla:
Feistithe le beachtas treoracha líneacha chun gluaiseacht ardluais a éascú agus cobhsaíocht neamh-chomhréireach a chothabháil.
04
Córas Tiomántán Casmhóiminte Ard-:
Seachadann scriúnna liathróid beachta in éineacht le córas mótair tiomána díreach aschur ard-chasmhóiminte agus ag an am céanna cuireann siad deireadh le aislais go héifeachtach.
05
◆ Feidhmchláir Ghairmiúla
Mar réiteach ais gairmiúil de ghrád 5, comhtháthaíonn an meaisín seo dinimic ardluais, fíor-rigidity agus cruinneas ard. Is é an rogha iontach é do mhonarú comhpháirteanna casta sna tionscail aeraspáis, feithicleach, déantúsaíochta múnla agus ardteicneolaíochta.

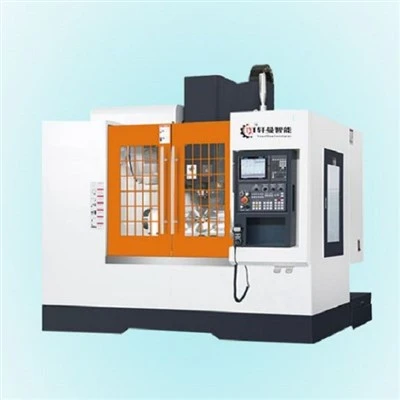

XMDR{0}} Lárionad Meaisínithe Ingearach Cineál Trunnion 5 Ais
◆ Sonraíochtaí Múnla
Tábla Paraiméadar Lárionad Meaisínithe Ingearach 5 Ais
|
Múnla |
MU-400S |
MUA-400S |
XMDR{0}} |
|
Taisteal |
|||
|
Taisteal ais X/Y/Z (mm) |
800 / 600 / 600 |
800 / 600 / 600 |
600 / 450 / 330 |
|
Raon claonta ais (céim) |
+30 ~ -120 |
+30 ~ -120 |
±120 |
|
Raon rothlach ais C (deg) |
360 |
360 |
±360 |
|
An fad ón tsrón fhearsaid go dtí an tábla (ais ag 0 céim ) (mm) |
150–750 |
150–750 |
55–385 |
|
Clár oibre |
|||
|
Méid an tábla (mm) |
Ø400 |
Ø400 |
Ø260 |
|
Acmhainn ualaigh boird (0-45 céim tilt) (kg) |
400 |
400 |
260 |
|
Acmhainn ualaigh boird (tilt 45-90 céim) (kg) |
150 |
150 |
60 |
|
Ráta Beathaithe |
|||
|
Trasbhealach gasta X/Y/Z (m/nim) |
36 / 36 / 36 |
36 / 36 / 36 |
36 / 36 / 36 |
|
Ráta beathaithe gearrtha (mm/nim) |
10000 |
10000 |
10000 |
|
Cothú gasta ais A/C (rpm/min) |
15 / 20 |
15 / 20 |
189 / 386 |
|
Fearsaid |
|||
|
Luas fearsaide (rpm) |
12000 |
12000 |
12000 / 24000 |
|
Cineál tiomáint fearsaid |
Cúpláil dhíreach |
Cúpláil dhíreach |
Cúpláil dhíreach |
|
taper fearsaid (ISO) |
BBT-40 |
BBT-40 |
BT30 / BBT30 |
|
Mótar fearsaid (kw) |
11 / 15 |
11 / 15 |
5.5 / 7.5 |
|
Cruinneas |
|||
|
Cruinneas suite X/Y/Z (mm) |
±0.007 |
±0.007 |
±0.005 |
|
Atrialltacht X/Y/Z (mm) |
±0.005 |
±0.005 |
±0.003 |
|
Atrialltacht ais A/C (stua-soicind) |
8 / 6 |
8 / 6 |
±8 / ±5 |
|
Iris Uirlisí (Roghnach) |
|||
|
Cumas uirlisí |
24 |
24 |
21 |
|
uas. trastomhas uirlis (gan uirlisí cóngarach) (mm) |
120 |
120 |
60 |
|
uas. fad uirlise (mm) |
300 |
300 |
120 |
|
uas. meáchan uirlis (kg) |
8 |
8 |
8 |
|
Daoine eile |
|||
|
Airde iomlán an mheaisín (mm) |
3061 |
3061 |
2180 |
|
Spás urláir (L×W) (mm) |
3200×3325 |
3200×3325 |
1800×1700 |
|
Ceanglas cumhachta (kva) |
30 |
30 |
20 |
|
Meáchan meaisín (thart.) (T) |
8 |
8 |
3 |
|
Rialaitheoir CNC |
LNC N5F / SYNTEC |
LNC N5F / SYNTEC |
LNC N5F / SYNTEC |
